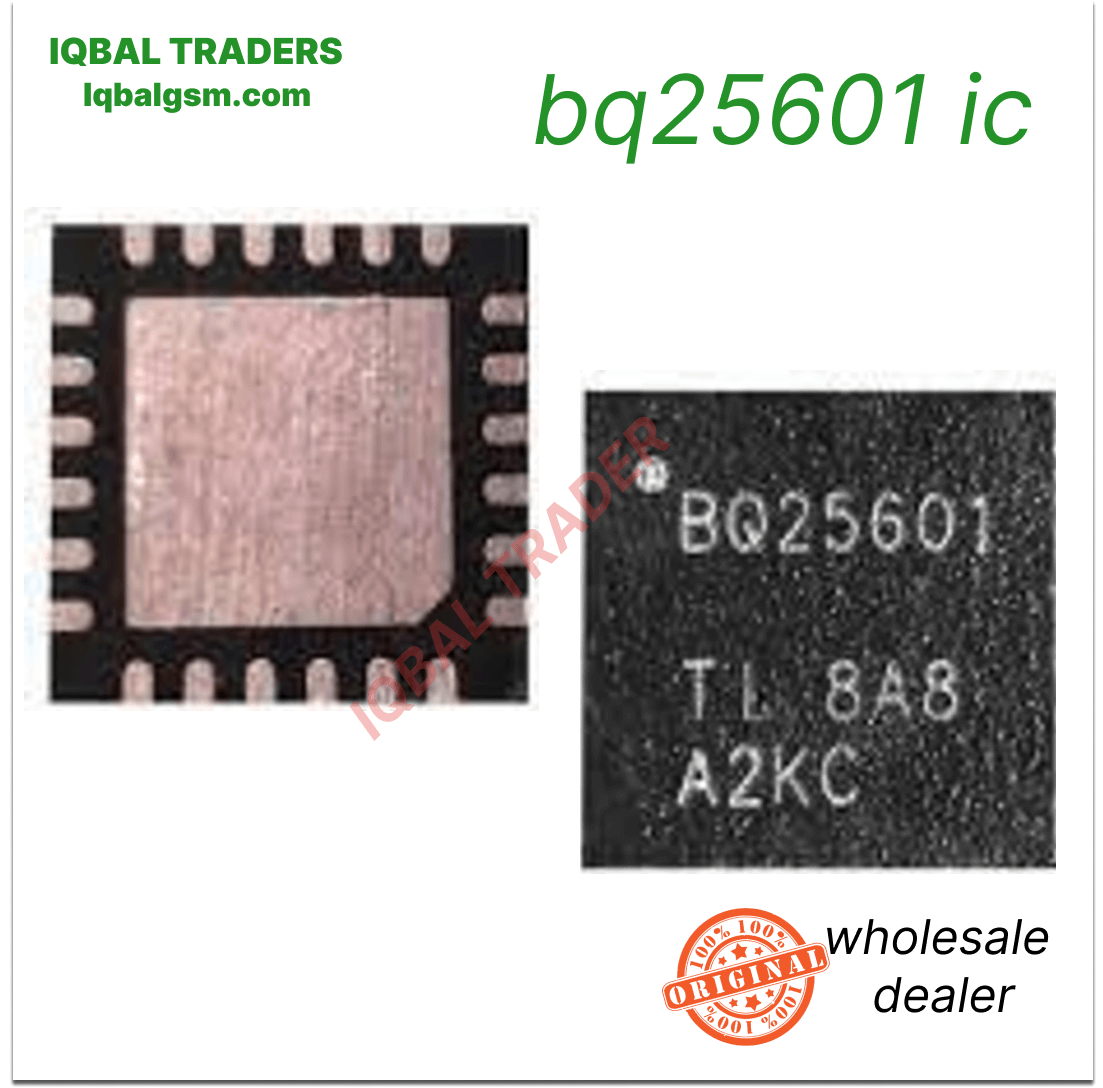

BQ25601 IC

Product Details:

- Part Number: BQ25601 (BQ25601RTWR / BQ25601RTWT)

- Manufacturer: Texas Instruments (TI)

- Function: I2C Controlled Single-Cell 3A Synchronous Switch-Mode Buck Battery Charger with NVDC Power-Path Management and USB-OTG Boost

- Input Voltage Range: 3.9V to 13.5V operating range (22V absolute maximum input rating)

- Maximum Charge Current: Up to 3.0A (92% charging efficiency at 2A)

- USB OTG Output: 5.15V at up to 1.2A boost mode

- Communication: I2C Serial Interface for charge parameters, current limits, and device telemetry

- Package / Pin Count: 24-Pin WQFN (4mm x 4mm, RTW Package with center thermal pad)

- Mounting Type: Surface Mount Device (SMD)

Usage:

- Used as the main battery charging and system power-path controller in smartphones and tablets (compatible with Xiaomi Redmi Note 5, Redmi 5, Redmi 5A; Huawei P Smart Z; Samsung Galaxy A31; Infinix X608; Tecno; Oppo; and Vivo).

- Features Narrow VDC (NVDC) power-path management, allowing instant device start-up upon connecting the charger even with a completely dead, missing, or deeply discharged battery.

- Used in motherboard repair to fix dead charging, slow battery charging, fake charging (charging indicator displays but percentage does not rise), OTG failure, and power failure caused by shorted charging lines.
