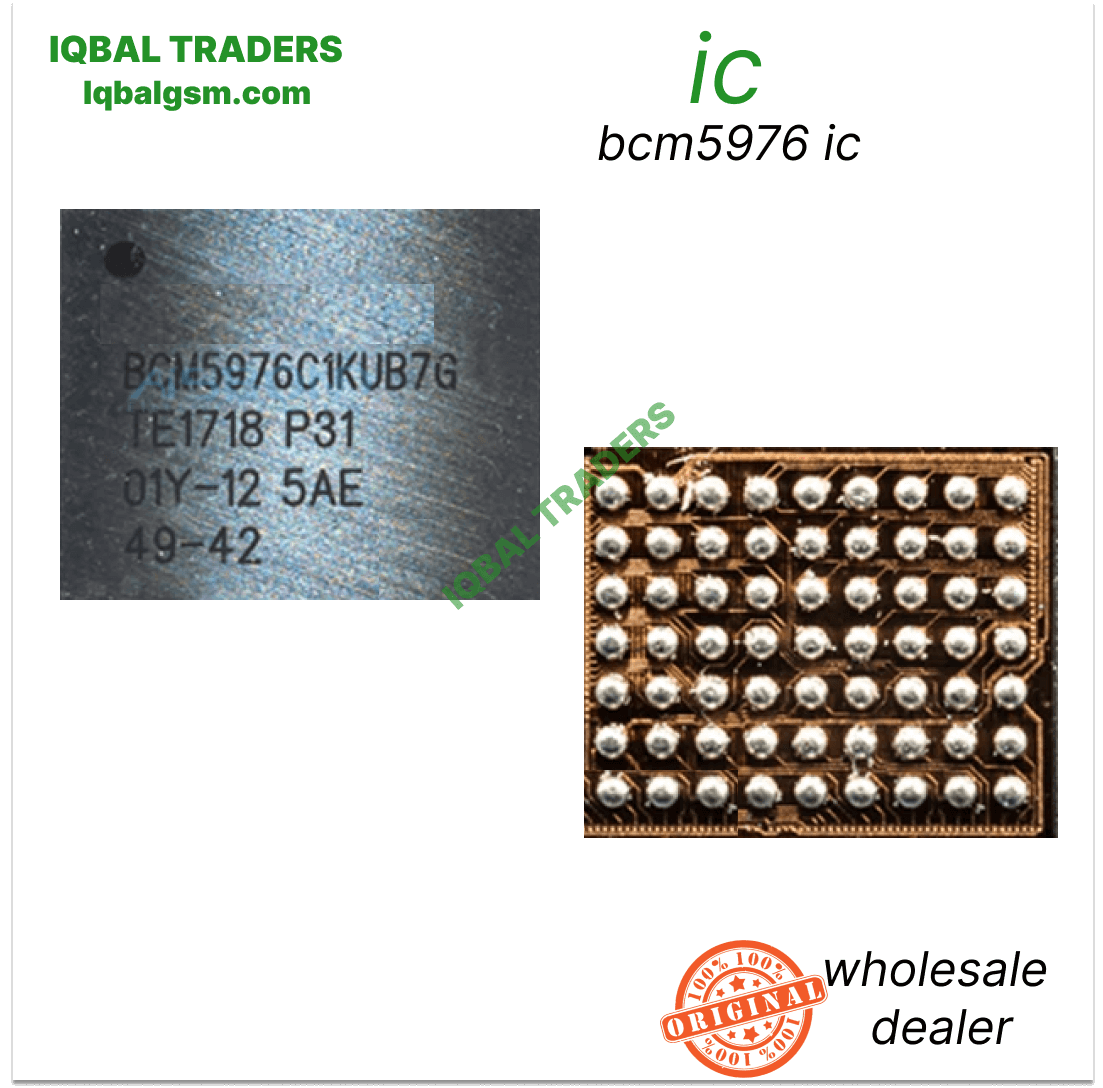

BCM5976 IC

1. ARCHITECTURAL OVERVIEW & CIRCUIT OPERATION

The Broadcom BCM5976 ("Cumulus") is a dedicated capacitive touch controller designed to process analog matrix signals from the display digitizer assembly. In Apple mobile architectures (notably iPhone 5 through 6 Plus and iPad series), the touch circuit splits duties between an analog front-end transmitter/driver (such as TI "Meson" U2402) and the digital controller/receiver (Broadcom "Cumulus" U2401).

Key Operational Voltage Rails:

- PP1V8_GRAPE: 1.8V logic power supply for core digital processing and bus transceivers.

- PP5V7_GRAPE_AVDDH: 5.7V analog boosted rail supplying the capacitive sensing circuits.

- PP_VCC_MAIN: System main voltage supply routed to the local boost regulators and filtering passives.

- Communication Lines: Multi-line high-speed SPI bus (AP_TO_TOUCH_SPI_MOSI, TOUCH_TO_AP_SPI_MISO, AP_TO_TOUCH_SPI_CLK, AP_TO_TOUCH_SPI_CS_L) and touch interrupt line (TOUCH_TO_AP_INT_L).

2. FAILURE MECHANISMS & "TOUCH DISEASE" DIAGNOSIS

- Board Flexion Fatigue: On the iPhone 6 and 6 Plus, the structural vulnerability adjacent to the SIM slot causes cyclic board flexing. While the flashing grey curtain ("Touch Disease") is primarily triggered by trace fracturing under U2402 (Meson pad M1 / GRAPE_SYNC), U2401 (BCM5976) frequently suffers simultaneously from cracked solder balls, oxidized BGA pads, or severed corner traces.

- Corner Pad Shear: The perimeter ground and corner anchor pads under BCM5976 sustain severe mechanical shear when dropped, disconnecting internal logic layers.

- Diagnostic Measurements:

  * Diode Mode Reference: Measure diode readings on digitizer connector pins (J2401) against ground. A reading of "OL" indicates an open circuit (fractured trace/ball), while ~0.000V indicates a shorted bypass capacitor (e.g., C2407, C2414) on the 1.8V or 5.7V lines.

  * Supply Rail Inspection: Verify presence of 1.8V on PP1V8_GRAPE and 5.7V on PP5V7_GRAPE_AVDDH when the screen is powered and touched.

3. REQUIRED TOOLS & REWORK CONSUMABLES

- Hot air rework station (e.g., Quick 861DW, Atten ST-862D) with 5 mm or 6 mm nozzle.

- Micro-soldering iron station (JBC, T12, or equivalent) with fine knife or bevel tip.

- Stereo inspection microscope (7x - 45x magnification) with LED ring light.

- Consumables: Rosin-based tacky no-clean flux (Amtech NC-559-V2-TF), Sn63/Pb37 leaded solder wire (0.3 mm), Sn63/Pb37 leaded solder paste (183°C melting point), high-grade copper desoldering braid (1.5 mm - 2.0 mm), 0.02 mm insulated copper jumper wire, UV-curable solder mask, 365 nm UV curing lamp, 99.9% pure Isopropyl Alcohol (IPA), ESD tweezers.

- Stencil: Direct-heat or magnetic 0.12 mm BGA reballing stencil for BCM5976 / 63-pin layout.

4. STEP-BY-STEP REWORK PROTOCOL

Step 1: Board Preparation and Heat Shielding

- Secure the logic board into a precision PCB holder.

- Apply high-temperature polyimide (Kapton) tape over neighboring sensitive modules (NAND flash memory, Audio IC U0900, Baseband).

- Place a copper heat sink coin or aluminum shielding over the Application Processor situated on the reverse side of the board to prevent secondary underfill explosion or solder pop-out.

Step 2: Component Extraction

- Dispense a moderate bead of tacky flux around the perimeter of U2401 (BCM5976).

- Set hot air station to 335°C - 350°C with an airflow rate of 45-50 LPM.

- Heat the IC uniformly using smooth circular motions around the package perimeter from a distance of approximately 1.5 cm to 2 cm for 25 to 35 seconds.

- Test solder liquidity by gently nudging an unpopulated surface-mount capacitor adjacent to the IC.

- Once the solder balls liquefy, lift the IC vertically using fine curved tweezers. Avoid horizontal shearing or premature lifting to prevent ripping delicate PCB pads.

Step 3: Site Cleaning & Underfill Removal

- Apply fresh flux to the logic board pad area.

- While the board is warm (~200°C from hot air or a preheater), use an ultra-thin curved scraping blade to peel away leftover epoxy underfill around the site boundary.

- Clean the BGA pads using a micro-iron (set to 340°C) with leaded Sn63/Pb37 solder to convert the lead-free factory alloy into a ductile eutectic mixture.

- Glide copper wick flat across the pads without downward pressure to level all remaining solder bumps.

- Scrub the site thoroughly with an ESD swab soaked in 99.9% IPA until all flux residue is removed.

Step 4: Pad Inspection & Micro-Jumper Reinforcement

- Inspect all 63 pads under high magnification.

- Check for pads that display oxidation, separation, or hairline fractures around traces.

- If corner pads or critical signal lines have delaminated, scrape the surface mask from the exposed trace, bridge with 0.02 mm insulated copper wire, form a replacement pad loop, apply a pinpoint drop of UV solder mask, and cure under UV light for 60 seconds.

Step 5: Chip Reballing (If Reusing or Prepping Raw IC)

- Clean the underside of the BCM5976 chip completely flat using solder wick and IPA.

- Align the BCM5976 into the matching 63-pin BGA stencil.

- Apply Sn63/Pb37 solder paste evenly across the apertures, wiping flush with a razor blade.

- Direct hot air at 280°C - 300°C with low airflow (15-20 LPM) evenly over the stencil until all paste converts into uniform 0.25 mm solder spheres.

- Allow the stencil to cool for 15 seconds, apply a drop of flux, reflow briefly to round the balls, and gently release the chip.

Step 6: Alignment and Reflow Installation

- Apply a microscopic, translucent film of tacky flux across the logic board pads. Excessive flux will cause the lightweight IC to drift during reflow.

- Position the BCM5976 over the footprint, verifying the Pin 1 orientation dot against logic board silkscreen marks.

- Apply vertical hot air at 320°C - 340°C with moderate airflow (35-40 LPM).

- As flux activates and solder reaches 183°C, observe the IC sinking into place. Surface tension will pull the chip into exact alignment with the footprint pads.

- Gently nudge the corner of the chip with fine tweezers; it should spring back immediately (the "tweezer tap" test), confirming full liquidus phase and perfect alignment.

Step 7: Post-Rework Inspection and Verification

- Allow the logic board to cool naturally for 3-5 minutes. Never blow cold air or use chemical coolants, as thermal shock causes micro-cracking inside the silicon die.

- Clean the area thoroughly with IPA.

- Re-check diode mode values on J2401 digitizer connector lines to confirm no short circuits to ground.

- Reinstall the logic board into the chassis, connect a known-good display assembly, power on the device, and execute touchscreen boundary tests, multi-touch pinch gestures, and drawing tests across all display sectors to confirm complete restoration.
