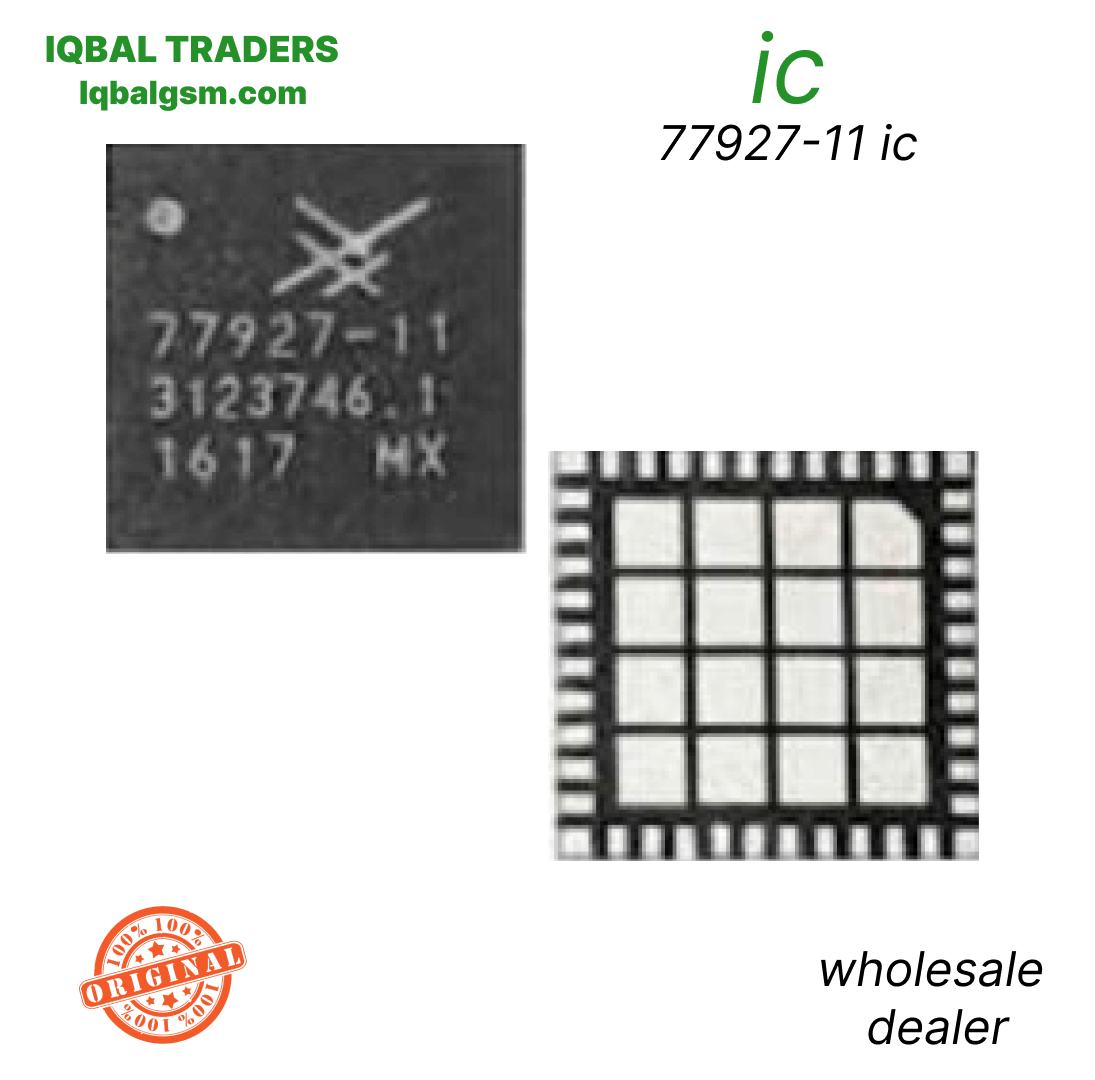

77927-11 IC

1. ARCHITECTURAL & SCHEMATIC OVERVIEW

The SKY77927-11 belongs to Skyworks' SkyLiTE 2.0 generation of RF Front-End Modules. It integrates GaAs Heterojunction Bipolar Transistor (HBT) power amplifiers for low-band and mid/high-band transmission, a silicon CMOS digital control block, an antenna diplexer for Carrier Aggregation (CA), and a 16-port high-isolation RF switch matrix. The module provides internally matched 50-ohm RF input/output terminals with zero DC offset on TRx pins (eliminating external DC-blocking series capacitors). It receives power from the main system voltage rail (VBAT/VPA) alongside 1.8V digital VIO for MIPI RFFE communication.

2. CHIP-LEVEL HARDWARE DIAGNOSTICS

A. Cold Diode Mode Testing (Multimeter in Diode Mode, Red probe on ground, Black probe on test point):

   - Locate filtering bypass capacitors connected to the VBAT power pins:

     * Normal forward voltage drop: ~0.350V - 0.460V.

     * Short circuit (< 0.050V): Confirms dielectric breakdown inside the internal GaAs PA output stages.

   - Probe the MIPI RFFE control lines (CLK, DATA) and the 1.8V VIO rail:

     * Normal forward voltage drop: ~0.420V - 0.580V.

     * Open circuit (OL) indicates fractured LGA solder balls, torn motherboard traces, or disconnected pull-ups.

B. Hot Testing (Connected to Regulated DC Bench Power Supply):

   - Standby Current: Connect board to DC supply at 4.0V. An undamaged board draws 0.000A before power button trigger. Leaking internal PA circuitry typically causes a parasitic drain of 60mA - 300mA.

   - Dynamic Load Test: Initiate an emergency call (*#112 / *#911). If the current meter surges violently (>1.8A) and the device shuts down or crashes into Qualcomm EDL / 9008 mode, the PA is breaking down under maximum transmit envelope drive.

3. ADJACENT CIRCUIT & THERMAL PROTECTION

- The SKY77927-11 uses a 44-pad organic laminate substrate with plastic mold encapsulation. Excessive heat or prolonged exposure can cause pad delamination, internal popcorning, or substrate warping.

- Surrounding Components: On OPPO A5/A7 boards, the WTR2965 / SDR660 RF transceiver, 19.2MHz reference crystal, intermediate frequency filters, and SIM/microSD slots sit in close proximity.

- Masking: Apply double-layer polyimide (Kapton) tape over adjacent RF passives and ICs, capped with copper or aluminum foil to deflect hot air away from sensitive silicon.

4. STEP-BY-STEP REWORK PROTOCOL

A. Chip Removal:

   - Apply a moderate coat of high-purity, no-clean BGA tacky flux (e.g., Amtech NC-559-V2 or Kingbo RMA-218) around the perimeter of the IC.

   - Hot Air Settings: 330°C - 350°C (depending on station thermal mass, nozzle size 6mm - 8mm) with 40-50% airflow.

   - Pre-heat the entire RF zone from 4cm - 5cm distance for 20-30 seconds to raise board substrate temperature to ~150°C and minimize thermal shock.

   - Move the hot air nozzle in a consistent square/circular path over the outer pad rows of the SKY77927-11.

   - When solder on surrounding decoupling capacitors liquifies, gently clamp the IC edges with precision tweezers and lift vertically. Never lever or pry the chip against cold pads.

B. Pad Dressing & Motherboard Preparation:

   - Apply fresh flux to the 44-pad footprint.

   - Set soldering iron to 320°C with a bevel/knife tip and use fine copper desoldering braid to wick away remaining factory lead-free solder. Keep the tip flat to avoid abrading the solder resist between adjacent 0.35mm pitch pads.

   - Clean thoroughly using 99.9% anhydrous Isopropyl Alcohol (IPA) and inspect under microscope for pad planarity, copper corrosion, or bridged ground vias.

C. Reballing / Stenciling:

   - Utilize a dedicated 77927-11 stencil or universal 0.35mm - 0.40mm LGA/BGA stencil.

   - Use high-grade leaded solder paste (Sn63/Pb37, melting point 183°C) for increased thermal shock resilience, or low-melt paste (Sn42/Bi58, melting point 138°C) if nearby underfilled CPUs pose a reflow risk.

   - Spread paste evenly across all 44 apertures, remove excess with a squeegee, hold the stencil flat, and reflow at 260°C - 280°C with low airflow (15-20%).

   - Allow to cool, release stencil, and verify uniform ball height and spherical formation under microscope.

D. Resoldering & Alignment:

   - Apply an ultra-thin, uniform glaze of tacky flux across the PCB pads (excess flux will float the lightweight 44-pad IC).

   - Orient Pin 1 matching the corner chamfer / dot indicator to the motherboard silkscreen guide.

   - Position nozzle perpendicular to the IC at 320°C - 330°C with 30% airflow.

   - Heat continuously until flux activates and solder reflows. The chip will visibly snap into position due to molten solder surface tension.

   - Apply a delicate lateral nudge with tweezers; the chip should rebound immediately to center.

   - Withdraw heat immediately and allow natural cooling for at least 90 seconds without board vibration.

5. POST-REWORK VERIFICATION

- Measure diode mode readings across VBAT supply capacitors to ensure zero solder bridges to ground.

- Clean residual flux using an ESD brush with IPA.

- Connect cellular coaxial antenna cables and reassemble motherboard into housing ensuring all ground chassis springs make firm contact.

- Insert active SIM cards, power up the handset, and dial *#*#4636#*#* to check Phone Information.

- Verify RSRP / RSSI signal levels, test 2G/3G/4G network registration, initiate a test voice call, and run a cellular data speed test to ensure sustained RF transmit/receive stability.
