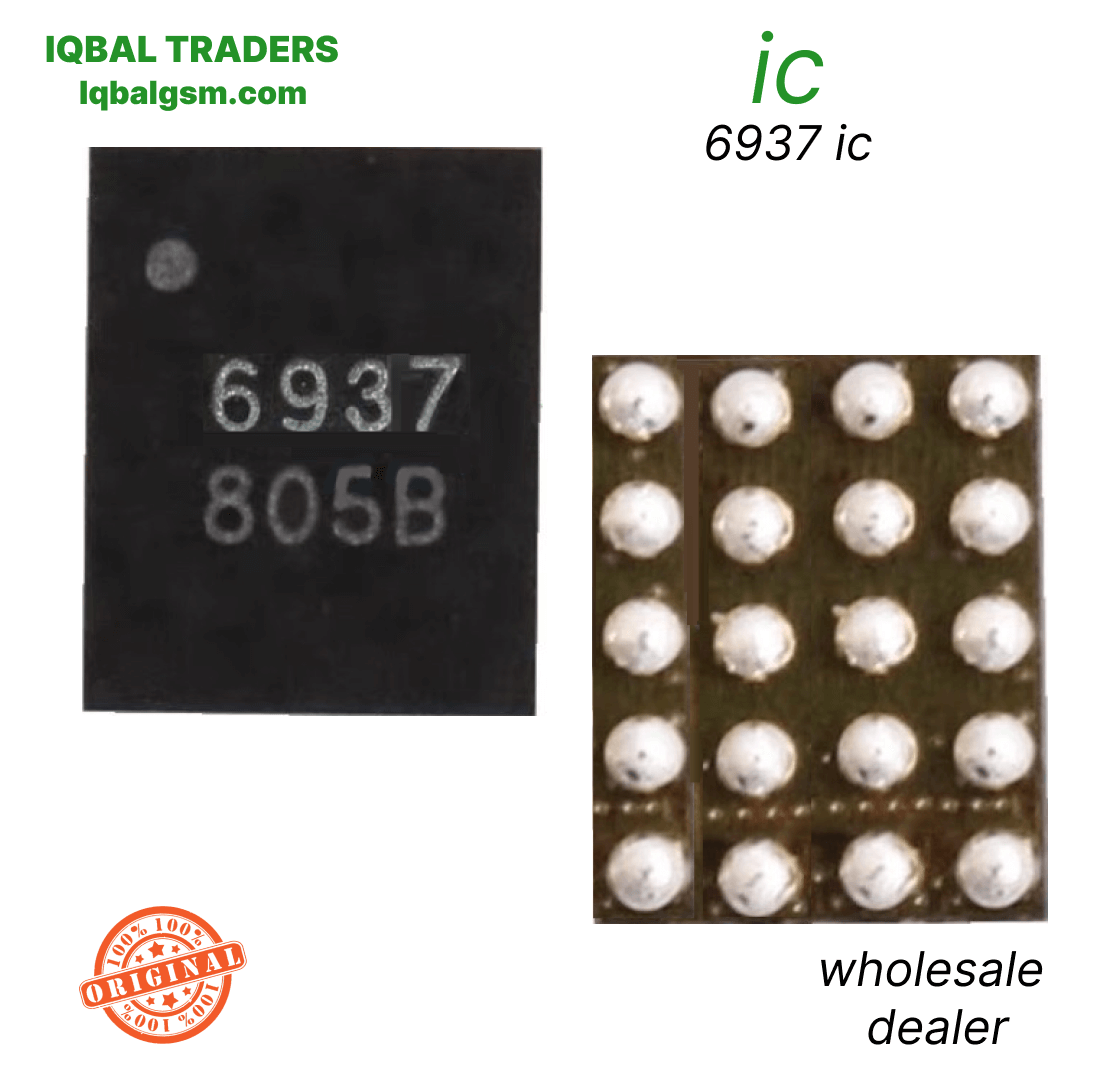

6937 IC

--------------------------------------------------------------------------------

SECTION 1: FUNCTIONAL ARCHITECTURE & CIRCUIT ROLE

--------------------------------------------------------------------------------

1. Power Path & Step-Down Switching:

   - Input Stage (VBUS): Accepts 4.35V to 6.5V DC from the USB Type-C / Micro-USB connector (tolerates high-voltage transients up to 20V with integrated input OVP).

   - Inductive Step-Down: Drives an external high-current power inductor (typically 1.0µH to 2.2µH) to step down input voltage efficiently into the battery charge rail (VBAT) and system bus (VSYS/VPH_PWR).

   - System Power Path: Automatically prioritizes system operation over battery charging. If battery voltage drops to 0.0V, the device can instantly boot using VBUS power alone.

2. Bidirectional USB OTG Boost Operation:

   - Switches into boost mode to invert power from the battery (3.7V) back up to 5.0V on the VBUS pin to power external USB OTG peripherals (flash drives, keyboards).

3. Digital Control Interface:

   - Communicates with the Application Processor / Fuel Gauge via I2C interface lines (SDA, SCL) to regulate charging currents, battery cutoff voltage (4.2V/4.35V/4.4V), and thermal throttle triggers.

--------------------------------------------------------------------------------

SECTION 2: BOARD-LEVEL FAULT SYMPTOMS

--------------------------------------------------------------------------------

1. Zero Current Draw (0.00A on USB Power Monitor):

   - Plugging in the USB cable produces exactly 0.00A; no battery icon appears on screen.

   - Cause: Punctured internal input power gate switch or cold-solder joint under the VBUS ball pads.

2. Fake Charging (Battery Indicator Freezes / Discharges Under Load):

   - Screen displays the lightning bolt charging indicator, but battery percentage does not climb or slowly drops while plugged into charger.

   - Cause: Defective internal current-sense amplifier or damaged high-side switching FET restricting charge current below 50mA.

3. Complete Device Short (Dead Phone):

   - Internal high-side power MOSFET breakdown bridges VBUS or VBAT directly to ground.

   - Symptoms: 0.000V reading in diode mode on battery connector or VBUS test points; DC bench supply immediately trips current limit with heavy heat concentrated around the 6937 IC.

4. Reboot Loop on Charger Connection:

   - Device functions normally on battery power, but connecting the charger instantly triggers a continuous boot loop or power shutdown.

--------------------------------------------------------------------------------

SECTION 3: STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS

--------------------------------------------------------------------------------

1. Cold Testing (Diode Mode Drop Readings in mV):

   - Place RED multimeter probe on motherboard Ground (GND shield), probe peripheral components with BLACK probe:

     * VBUS Input Filter Capacitor: ~450 mV to 550 mV (0.000V indicates shorted input protection or shorted 6937).

     * VSYS / VPH_PWR Inductor: ~350 mV to 450 mV.

     * VBAT Battery Positive Terminal: ~400 mV to 500 mV.

     * I2C SDA / SCL Data Lines: ~450 mV to 600 mV.

2. Hot Voltage Testing (With 5V USB Charger Connected):

   - Input Test Point (VBUS): Must measure steady 5.0V to 5.2V DC.

   - Switching Coil (VSYS): Must measure steady 3.8V to 4.2V DC.

   - Battery Connector Pin (+): Should measure steady 4.2V DC (with battery disconnected).

   - Diagnostic Rule: If 5.0V reaches the input capacitor of the 6937 IC, but the switching inductor measures 0V or remains clamped below 2.5V, the 6937 charging IC is damaged and must be replaced.

--------------------------------------------------------------------------------

SECTION 4: SOLDERING & REWORK SPECIFICATIONS

--------------------------------------------------------------------------------

1. IC Desoldering Procedure:

   - Shield the adjacent CPU, eMMC/UFS memory, and plastic camera/battery FPC connectors using polyimide (Kapton) tape and thick aluminum heatsink foil.

   - Apply no-clean tacky flux (Amtech NC-559-V2-TF) around the perimeter of the 6937 chip.

   - Hot Air Station: 330°C - 340°C, 25% airflow with a 3.0mm straight nozzle.

   - Apply circular heat for 10-14 seconds; lift vertically with fine micro-tweezers once all 20 solder balls liquefy.

2. Logic Board Pad Dressing:

   - Apply a small bead of 183°C leaded solder (Sn63/Pb37) to combine with the factory lead-free alloy on the PCB.

   - Smoothly sweep 0.8mm desoldering copper braid using a 320°C knife tip until all 20 copper pads are completely flat.

   - Clean thoroughly with 99.9% pure Isopropyl Alcohol (IPA) and inspect under stereo microscope for pad bridges or lifted copper.

3. Reballing & Installation of New 6937 IC:

   - Use a dedicated Samsung/universal 20-pin BGA stencil (0.12mm thickness) with 183°C medium-temperature solder paste.

   - Reflow at 250°C - 260°C to produce shiny, uniform micro-solder balls across the 4x5 array.

   - Apply a microscopic layer of flux onto the motherboard PCB footprint.

   - Align Pin 1 orientation index dot on the chip surface with the silkscreen guide dot on the motherboard.

   - Solder at 320°C - 330°C with 25% airflow. Surface tension will automatically align the chip into position. Confirm solder liquidity with an ultra-gentle micro-tweezer touch.

   - Allow board to cool for 2 minutes, clean flux residue with IPA, reconnect battery and display, and verify stable 1.2A–1.8A charging current draw on a USB power monitor.
